X'inhu Single-Photon Detector?
A Single Photon Detector (SPD) huwa apparat sensittiv ħafna ddisinjat biex jikxef fotoni individwali, l-iżgħar unitajiet ta 'dawl. Dawn l-intraċċar huma kruċjali f'diversi oqsma li jeħtieġu livelli estremament baxxi ta 'skoperta tad-dawl u kejl preċiż
Deskrizzjoni Ġenerali
Temperatura għolja InGaAs/InP Geiger mode valange photodiode (GM-APD) huwa mezz speċjali għall-iskoperta u l-għadd ta' foton wieħed infra-aħmar b'mewġ qasir. Id-ditekter huwa ottimizzat għal prestazzjoni ta' sejbien ta 'foton wieħed fil-medda tat-temperatura ta' grad 0 u hawn fuq, u jista 'jissodisfa r-rekwiżiti tekniċi ta' effiċjenza għolja u skoperta ta 'foton wieħed b'għadd baxx ta' dlam f'komunikazzjoni sikura quantum, skoperta ta 'dawl dgħajjef u oqsma oħra taħt il-kundizzjoni li tnaqqas b'mod sinifikanti r-rekwiżiti ta' refriġerazzjoni, u tikseb l-iskoperta ta 'foton wieħed ta' {{3} }.9 ~ 1.7μm wavelength, li jissodisfa l-ħtiġijiet ta 'minjaturizzazzjoni tat-tagħmir u kundizzjonijiet tax-xogħol differenti.
Karatteristiċi
√ Varjetà ta 'pakketti u daqsijiet, apparat mhux imkessaħ 3pin TO46, u TEC integrat imkessaħ 6pin TO8, apparat mini farfett 10pin, pigtail tal-modalità waħda FC/PC
√ Effiċjenza għolja ta' skoperta (＞20%@ probabbiltà ta' wara l-polz hija inqas minn 2%)
√ Iltaqa' mal-modalità ta' gating b'veloċità għolja (Akbar minn jew ugwali għal 100MHz) u l-applikazzjoni tal-modalità operattiva b'xejn
√ Rata ta' għadd skur baxx f'temperatura għolja (Ottimu ＜2kHz@20% effiċjenza ta' skoperta @0 grad @100MHz)
Applikazzjonijiet
● Kompjuter Quantum: L-SPDs jintużaw għall-qari ta' stati quantum u fi protokolli ta' komunikazzjoni kwantistika.
● Astronomija: Tiskopri dawl ħafif minn stilel u galassji imbiegħda.
● Bijofotonika: Sejbien ta 'fluworexxenza ta' molekula waħda fir-riċerka bijoloġika.
● LIDAR: Sejbien tad-dawl u tvarja għal mapping 3D b'riżoluzzjoni għolja.
● Fiżika Fundamentali: Esperimenti fil-mekkanika kwantistika u kejl ibbażat fuq fotoni.
Karatteristiċi O/E
|
Parametri/Simbolus |
Kundizzjonijiet tat-Test |
Mini. |
Massimu |
Unità |
|
|
Karatteristiċi DC Tc=23±2 gradi |
Vultaġġ ta' Tkissir (VBr) |
Id=10μA |
50 |
80 |
V |
|
Ir-rispons (Re) |
λ=1.55μm, Vr=VBr－2V, Φe=1μW |
8 |
|
A/W |
|
|
Kurrent mudlam (Id) |
Vr=Vbr－2V, Φe=0 |
|
1 |
nA |
|
|
Kapaċità (Ctot) |
Vr=VBr－2V, f=1MHz |
|
0.25 |
Pf |
|
|
Koeffiċjent tat-Temperatura tal-Vultaġġ tat-Tkissir,η |
TOP= ﹣40~﹢30 grad , I=10μA, Φe=0 |
0.15 |
V/ grad |
||
|
Karatteristiċi Geiger TOP=0 grad |
PDE |
0.1ph/polz, λ=1.55μm |
20 |
% |
|
|
DCR |
fg=100MHz, PDE=20% |
|
10 |
Khz |
|
|
APP |
fg=100MHz, PDE=20% |
|
2.5 |
% |
|
* Appoġġ għall-personalizzazzjoni għal applikazzjonijiet speċjali: DCR＜3kHz @0grad jewAPP＜{{0}}.5% @0grad
Kurvi Tipiċi
Klassifikazzjonijiet Massimu Assoluti
|
Oġġett |
Parametri/Simboli |
Klassifikazzjoni |
|
Klassifikazzjonijiet Massimu Assoluti |
Temperatura tal-Ħażna,TSTG |
﹣50 grad ~﹢85 grad |
|
Temperatura operattiva, Tc |
﹣50 grad ~﹢80 grad |
|
|
Temperatura tal-Iwweldjar, TSLD(Ħin) |
260 grad (10s) |
|
|
Dc Reverse Bias Vultaġġ, Vr |
VBr |
|
|
Overbias Pulse Amplitude,Vg |
10V |
|
|
Qawwa Ottika tad-Dħul, Φe(kontinwu) |
1mW |
|
|
Kurrenti 'l quddiem, If(kontinwu) |
1mA |
|
|
ESD |
Akbar minn jew ugwali għal 300V |
Dimensjoni Mekkanika & Layout tal-Pin
|
|
Isem |
PN |
Stampa |
|
1 |
InGaAs SPAD 3pin TO46 Pigtail Ditekter |
P46G2P002 |
|
|
2 |
Built-in TEC InGaAs SPAD 6pin TO8 Pigtail Ditekter |
P08G2F001 |
|
|
3 |
P08G2F002 |
|
|
|
4 |
Built-in TEC InGaAs SPAD 10pin Farfett Ditekter |
D10G2P001 |
|

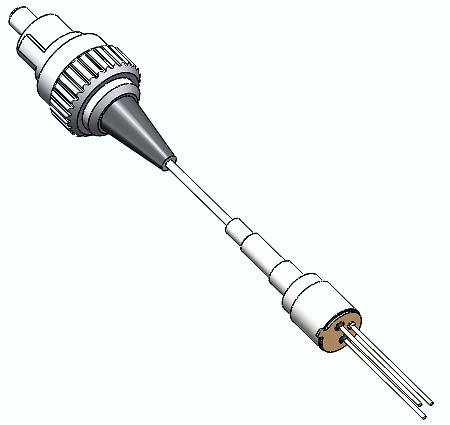

1) InGaAs SPAD 3pin TO46 Pigtail Detector
dehra tal-qiegħ
Mm
2) InGaAs TEC InGaAs SPAD 6pin TO8 Pigtail Detector
Unità: mm
Speċifikazzjonijiet TEC & NTC
|
TECPrestazzjoni( 323k / N2 ) |
||
|
Parametri |
Unità |
MASSIMU |
|
ΔTmassimu |
K |
113 |
|
Qmassimu |
W |
0.4 |
|
ΔImassimu |
A |
0.7 |
|
Umassimu |
V |
4.3 |
|
ACR |
Ohm |
5.51 |
|
Termistor 5 kΩ f'25˚C Il-Kostanti ta' Termistor A=1.2548E-03, B=2.3738E-04, C = 1.3222E-07 |
||
3) InGaAs TEC InGaAs SPAD 6pin TO8 Pigtail Detector
Unità: mm
Speċifikazzjonijiet TEC & NTC
|
TECPrestazzjoni ( 323k / N2 ) |
||
|
Parametri |
Unità |
MASSIMU |
|
ΔTmassimu |
K |
119 |
|
Qmassimu |
W |
0.8 |
|
ΔImassimu |
A |
2.5 |
|
Umassimu |
V |
2.2 |
|
ACR |
Ohm |
0.78 |
|
Termistor 5 kΩ f'25˚C Il-Kostanti ta' Termistor A=1.2548E-03, B=2.3738E-04, C = 1.3222E-07 |
||
4) InGaAs TEC InGaAs SPAD 10pin Butterfly Detector
Mm
Speċifikazzjonijiet TEC & NTC
|
TECPrestazzjoni ( 323k / N2 ) |
||
|
Parametri |
Unità |
MASSIMU |
|
ΔTmassimu |
K |
119 |
|
Qmassimu |
W |
0.8 |
|
ΔImassimu |
A |
2.5 |
|
Umassimu |
V |
2.2 |
|
ACR |
Ohm |
0.78 |
|
Termistor 5 kΩ f'25˚C Il-Kostanti ta' Termistor A=1.2548E-03, B=2.3738E-04, C = 1.3222E-07 |
||
